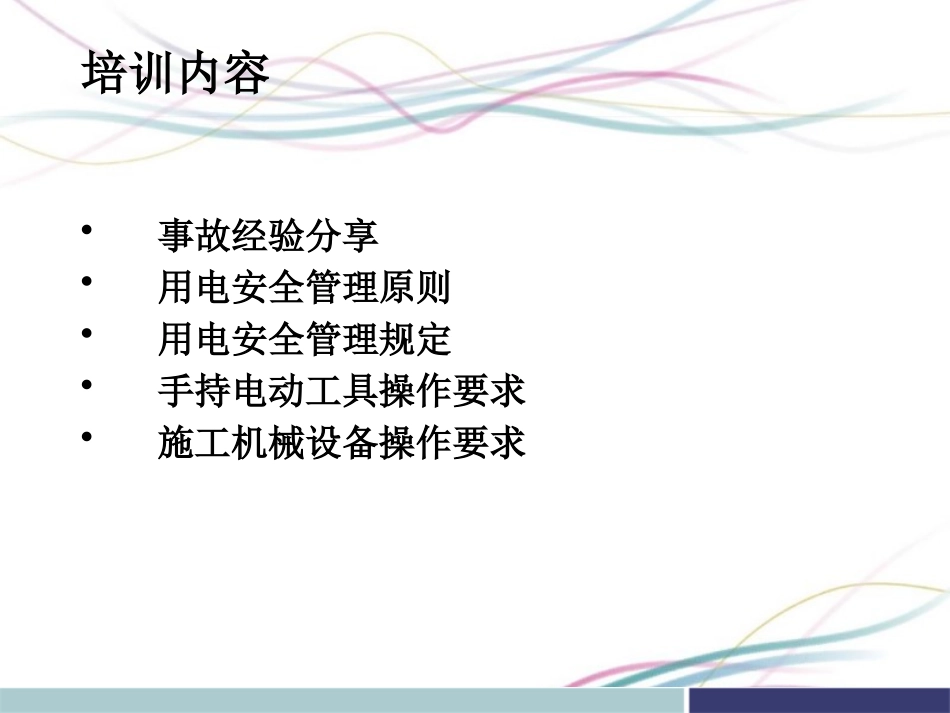

临时用电管理知识培训内容•事故经验分享•用电安全管理原则•用电安全管理规定•手持电动工具操作要求•施工机械设备操作要求事故经验分享事故经过：•98年4月,XX炼油厂重整加氢车间员工未为赶检修进度，在无临时用电票和电工未到的情况下，在压缩机房南侧南墙户外闸刀开关处接临时照明线，未切断电源就拆线，闸刀开关短路，电弧光将其双手、面部灼伤。事故原因：•车间领导思想麻痹，忽视安全，在无电工、无工作许可证的情况下，违章进行电气作业；•违反电气作业规程，在闸刀未安全断开、带电情况下拆线造成短路。临时用电-管理原则《施工现场临时用电安全技术规范》JGJ46-2005临时用电施工组织设计：施工现场临时用电设备在5台及以上或设备总容量在50KW及以上者,应编制用电组织设计内容包括：1、现场勘测；2、确定电源进线、变电所或配电室、配电装置、用电设备的位置及线路走向；3、进行负荷计算；4、选择变压器;5、设计配电系统6、设计防雷装置；7、确定防护措施；8、制定安全用电措施和电气防火措施临时用电临时用电的管理原则：施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统,必须符合下列规定:•采用三级配电系统•采用TN-S接零保护系统（称三相五线制）•采用二级漏电保护系统临时用电-管理规定1、三级配电系统：•三级配电是指施工现场从电源进线开始至用电设备之间,经过三级配电装置配送电力。配电系统应设置总配电箱、分配电箱和开关箱临时用电•配电箱应设总隔离开关和分隔离开关、总自动开关和分自动开关，每个分开关只能控制一个电路。隔离开关：停电时起到可靠分断电路作用分自动开关：是起到停送电、过载、短路、漏电保护的作用分隔离开关分自动开关总隔离开关总自动开关临时用电•配电箱内的带电体严禁裸露•工作零线和保护零线应分别接在N线和PE线端子排上N零线端子排PE线端子排临时用电临时用电•分开关箱与开关箱距离不得超过30m,开关箱与用电设备不宜超过3m.•总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁.配备防爆连接开关箱配置规范配电箱安装在电缆旁临时用电配电箱前杂物较多•箱体应采用冷轧钢板或阻燃绝缘材料制作,固定式下底与地1.4m-1.6m,移动式的0.8m~1.6m，必须坚固、防雨、防潮、有工作的空间临时用电配电箱泡水,防雨棚不合格配电箱应架高固定2、TN-S保护接零系统•电气设备外露可导电部分均可十分方便地通过保护零线(PE线)接地,由于正常情况下PE线上无电流通过,所以与其相连接的所有电气设备外露可导电部分均与大地保持等电位,人体触及这些外露可导电部分时不会有触电感觉。临时用电临时用电L1L2L3相线、N工作零线、PE保护零线临时用电(1)保护零线应由变压器的中性点引出，工作接地(中性点接地)电阻应小于4欧姆；(2)保护零线在配电箱处做重复接地，重复接地电阻应小于10欧姆；(3)重复接地必须与PE线相连接,严禁与N线相连接,否则N线中的电流将会分流经大地和电源中性点工作接地处形成回路,使PE线对地电位升高而带电;临时用电(5)PE线重复接地的目的,一是降低PE线的接地电阻,二是防止PE线断线而导致接地保护失效；(6）不得采用螺纹钢接地；(7)电气设备的金属外壳必须与保护零线连接；PE线一律采用黄/绿双色绝缘线L1NPEL3L2临时用电开关箱内开关接多根电缆临时用电临时用电一闸多用,使用木楔子PE线未使用端子排临时用电一闸多用、缺开关控制PE线连接不规范电源线使用硬芯屏蔽线PE线未连接临时用电临时用电3、漏电保护系统：•采用二级漏电保护系统是指在基本供配电系统的总配电箱和开关箱首、末二级配电装置中,设置漏电保护器（1）施工现场的电气设备至少应采用两级漏电保护，开关箱内必须设置漏电保护器；（2）开关箱内的漏电保护器其额定漏电动作电流应不大于30ｍA额定漏电动作时间应小于0.1S；（3）开关箱潮湿和有腐蚀介质场所的漏电保护器应采用额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1S。临时用电4.电气设备：•电气设备的金属外壳因绝缘损坏带电危及人的安全和设备安全,将电气设备正常不带电的金属外壳或其它金属结构接地(1)移...
