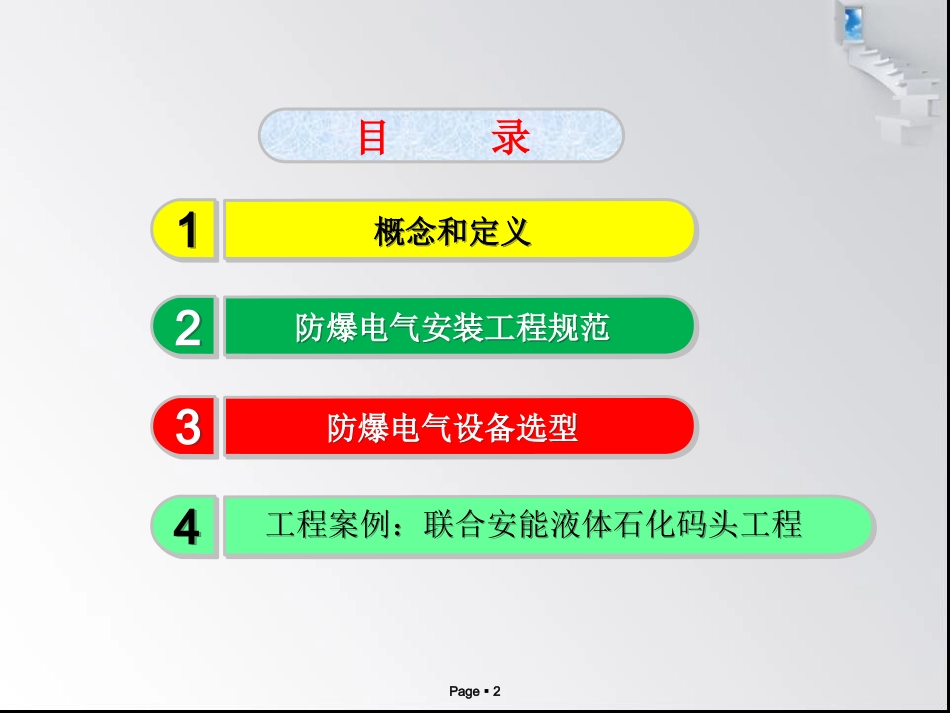

爆炸和火灾危险环境电气安装技术中交三航局第三工程有限公司安装工程处Page2防爆电气设备选型防爆电气设备选型概念和定义概念和定义防爆电气安装工程规范防爆电气安装工程规范工程案例：联合安能液体石化码头工程工程案例：联合安能液体石化码头工程11223344目录Page3爆炸危险环境概念爆炸危险环境是指生产、使用、储存易燃易爆物质，并能形成爆炸性混合物，且有爆炸危险的场所。按照爆炸性物质的物态，分为爆炸性气体危险环境和爆炸性粉尘危险环境。爆炸性气体环境是指在大气条件下，可燃性物质以气体或蒸气的形式与空气形成的混合物，被点燃后，能够保持燃烧自行传播的环境。爆炸性粉尘环境是指在大气条件下，可燃性物质以粉尘、纤维或飞絮的形式与空气形成的混合物，被点燃后，能够保持燃烧自行传播的环境。本次培训从我公司参建的工程类型及特点等实际需要出发，重点解读爆炸性气体危险环境电气安装技术。火灾危险环境概念火灾危险环境是指在生产过程中，产生、使用、加工、储存或转运闪点高于场所环境温度的可燃液体，或者有可燃粉尘、可燃纤维，或者有固体状可燃物质，并在可燃物质的数量上和配置上，能引起火灾危险的场所。Page4防爆电气设备概念爆炸和火灾危险环境多见于煤炭、石油化工、燃气、危险品码头、综合管廊等。在这类工程和环境中，电气设备是引起燃烧、爆炸的主要危险源。防爆电气设备是在爆炸危险环境中使用的电气设备，其结构上能够防止因正常工作产生的火花、电弧或危险温度而成为安装地点爆炸性混合物的引燃源。Page5类别类别（细分）适用环境代表性物质Ⅰ类/煤矿瓦斯气体环境甲烷Ⅱ类ⅡA类除煤矿甲烷气体之外的其他爆炸性气体环境丙烷ⅡB类乙烯ⅡC类氢气Ⅲ类ⅢA类除煤矿以外的爆炸性粉尘环境可燃性飞絮ⅢB类非导电性粉尘ⅢC类导电性粉尘防爆电气设备的类别根据GB50058-2014《爆炸危险环境电力装置设计规范》规定，防爆电气设备分为三类，如下表：Page6爆炸性气体危险环境的危险区域划分根据《爆炸危险环境电力装置设计规范》(GB50058-2014)规定，爆炸性气体危险环境应根据爆炸性气体混合物出现的频繁程度和持续时间分为0区、1区、2区：0区：连续出现或长期出现爆炸性气体混合物的环境。1区：正常运行时可能出现爆炸性气体混合物的环境。2区：正常运行时不太可能出现爆炸性气体混合物的环境，或即使出现，也仅是短时存在的爆炸性气体混合物的环境。其他规定：附加2区：当高挥发性液体可能大量释放并扩散到15m以外时，爆炸危险区域的范围应划分为附加2区。Page7防爆电气设备选型防爆电气设备选型概念和定义概念和定义防爆电气安装工程规范防爆电气安装工程规范工程案例：联合安能液体石化码头工程工程案例：联合安能液体石化码头工程11223344目录Page81、设计规范GB50058-2014《爆炸危险环境电力装置设计规范》——适用于爆炸危险环境GB50016-2014《建筑设计防火规范》——适用于火灾危险环境2、施工规范GB50257-2014《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》3、图集HG21508-92《爆炸危险环境的配线和电气设备安装通用图》图集12D401-3《爆炸危险环境电气线路和电气设备安装》Page9施工及验收规范的执行要求：GB50257-2014规范主要是针对爆炸和火灾危险环境中的电气设备的施工及验收，用于这类环境的电气设备有防爆电气设备，也还有大量的普通电气设备，而且防爆电气设备除了在外部结构、温升控制等方面有些特殊要求外，在许多地方跟普通电气设备是近似的，故爆炸和火灾危险环境的电气装置的安装，除应按本规范执行外，尚应符合现行国家标准电气装置安装工程系列中的“高压电器”、“电力变压器、油浸电抗器、互感器”、“母线装置”、“旋转电机”、“盘、柜及二次回路结线”、“电缆线路”、“接地装置”、“电气照明”、“配线工程”等施工及验收规范和现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150以及其他各专业标准规程的有关规定。Page10防爆电气设备选型防爆电气设备选型概念和定义概念和定义防爆电气安装工程规范防爆电气安装工程规范工程案例：联合安能液体石...
