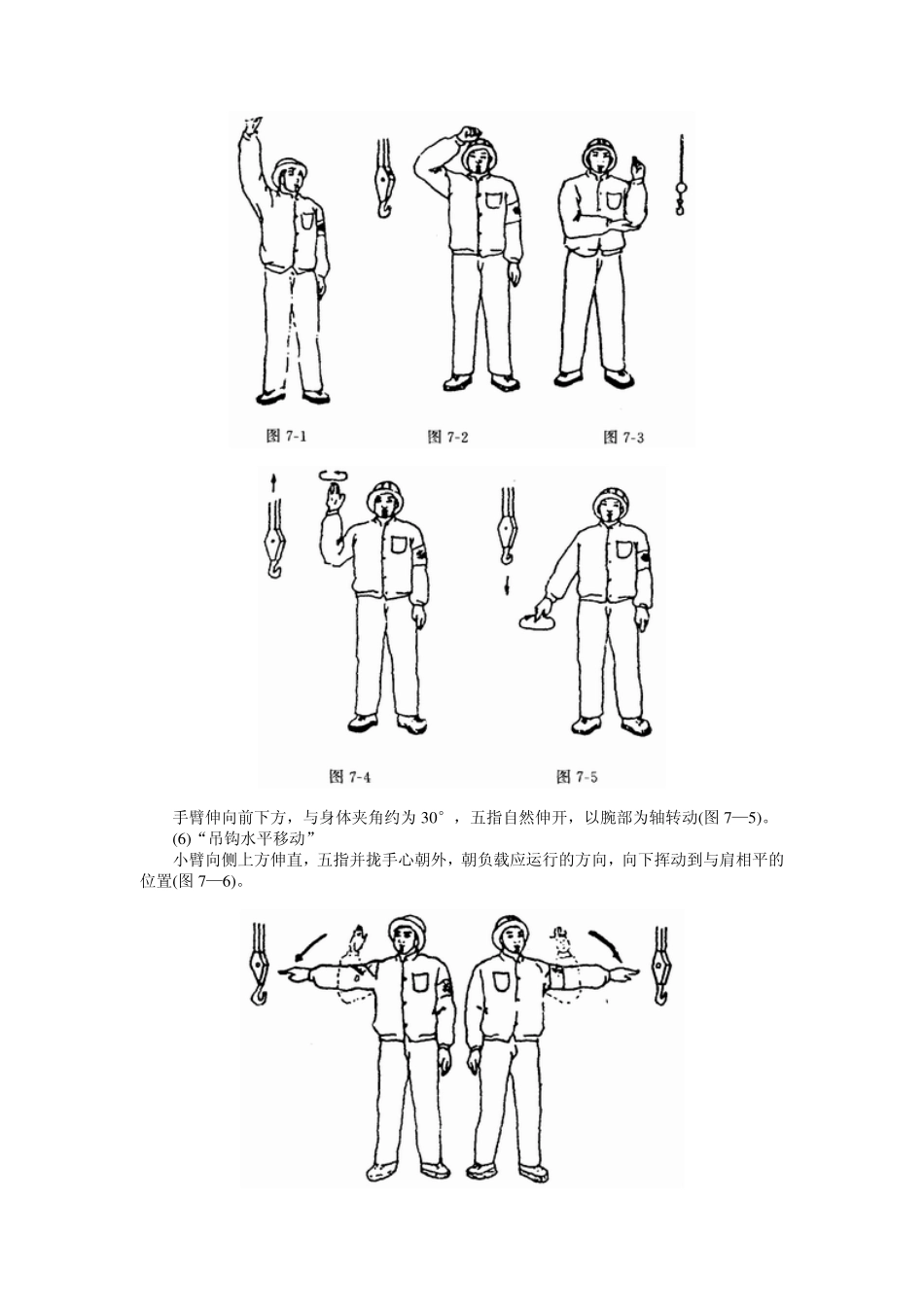

第七章起重吊运指挥信号第一节起重指挥信号(GB5082—85)本标准对现场指挥人员和起重司机所使用的基本信号和有关安全技术作了统一规定。本标准适用于以下类型的起重机械：桥式起重机(包括冶金起重机)、门式起重机、装卸桥、缆索起重机、塔式起重机、门座起重机、汽车起重机、轮胎起重机、铁路起重机、履带起重机、浮式起重机、桅杆起重机、搬用起重机等。本标准不适用于矿井提升设备、载人电梯设备。一、名词术语通用手势信号——指各种类型的起重机在起重吊运中普遍用的指挥手势。专用手势信号——指具体特殊的起升、变幅、回转机构的起重机单独作用的指挥手势。吊钩(包括吊环、电磁吸盘、抓斗等)——指空钩以及负有载荷的吊钩。起重机“前进”或“后退”——“前进”指起重机向指挥人员开来；“后退”指起重机离开指挥人员。前、后、左、右——在指挥语言中，均以司机所在位置为基准。音响符号：“——”表示大于1秒钟的长声符号。“●”表示小于1秒钟的短声符号。“○”表示停顿的信号。二、指挥人员使用的信号(一)手势信号1．通用手势信号(1)“预备(注意)”手臂伸直置于头上方，五指自然伸开，手心朝前保持不动(图7—1)。(2)“要主钩”单手自然提拳，置于头上，轻触头顶(图7—2)。(3)“要副钩”一只手握拳，小臂向上不动，另一只手伸出，手心轻触前只手的肘关节(图7—3)。(4)“吊钩上升”小臂向侧上方伸直，五指自然伸开，高于肩部，以腕部为轴转动(图7—4)。(5)“吊钩下降”手臂伸向前下方，与身体夹角约为30°，五指自然伸开，以腕部为轴转动(图7—5)。(6)“吊钩水平移动”小臂向侧上方伸直，五指并拢手心朝外，朝负载应运行的方向，向下挥动到与肩相平的位置(图7—6)。图7－6(7)“吊钩微微上升”小臂伸向侧前上方，手心朝上高于肩部，以腕部为轴，重复向上摆手掌(图7—7)。(8)“吊钩微微下降”手臂伸向侧前下方，与身体夹角约为30°，手心朝下，以腕部为轴，重复向下摆动手掌(图7—8)。(9)“吊钩水平微微移动”小臂向侧上方自然伸出，五指并拢手心朝外，朝负载应运行的方向，重复做缓慢的水平运动(图7—9)。(10)“微动范围”双小臂曲起，伸向一侧，五指伸直，手心相对，其间距与负载所要移动的距离接近(图7—10)。(11)“指示降落方位”五指伸直，指出负载应降落的位置(图7—11)。(12)“停止”小臂水平置于胸前，五指伸开，手心朝下，水平挥向—侧(图7—12)。(13)“紧急停止”两小臂水平置于胸前，五指伸开，手心朝下，同时水平挥向两侧(图7—13)。(14)“工作结束”双手五指伸开，在额前交叉(图7—14)。2．专用手势信号(1)“升臂”手臂向一侧水平伸直，拇指朝上，余指握拢，小臂向上摆动(图7—15)。(2)“降臂”手臂向一侧水平伸直，拇指朝下，余指握拢，小臂向下摆动(图7—16)。(3)“转臂”手臂水平伸直，指向应转臂的方向，拇指伸出，余指握拢，以腕部为轴转动(图7—17)。(4)“微微升臂”一只小臂置于胸前一侧，五指伸直，手心朝下，保持不动。另一只手的拇指对着前手手心，余指握拢，做上下移动(图7—18)。(5)“微微降臂”一只小臂置于胸前一侧，五指伸直，手心朝上，保持不动，另一只手的拇指对着前手手心，余指握拢，做上下移动(图7—19)。(6)“微微转臂”一只手臂向前平伸，手心自然朝向内侧。另一只手的拇指指向前只手的手心，余指握拢做转动(图7—20)。(7)“伸臂”两手分别握拳，拳心朝上，拇指分别指向两侧，做相斥运动(图7—21)。(8)“缩臂”两手分别握拳，拳心朝下，拇指对指，做相向运动(图7—22)。(9)“履带起重机回转”一只小臂水平前伸，五指自然伸出不动。另一只手小臂在胸前做水平重复摆动(图7—23)。(10)“起重机前进”双手臂先向前伸，小臂曲起，五指并拢，手心对着自己做前后运动(图7—24)。(11)“起重机后退”双小臂向上曲起，五指并拢，手心朝向起重机，做前后运动(图7—25)。(12)“抓取”(吸取)两小臂分别置于侧前方，手心相对，由两侧向中间摆动(图7—26)。(13)“释放”两小臂分别置于侧前方，手心朝外，两臂分别向两侧摆动(图7—27)。(14)“翻转”一小臂向前曲起，手心朝上。另一只手小臂向前伸出，手心朝下，双手同时进行翻转(图7—28)。(1)“微速起...
